 用途： |
LZ系列流量指示視鏡是管路視鏡的一種。該系列產品與設備之間采用法蘭或螺紋兩種形式連接，可垂直或橫向安裝于管路中。主要由連接法蘭（或管螺紋），玻璃視鏡、接管法蘭、主體、壓蓋法蘭及浮球或平衡翻板或葉輪等部件組成。當管路內有流體通過時，視鏡內的浮球或翻板或葉輪等在流體的沖擊下，浮球浮起、平衡翻板翻開、葉輪轉動，通過浮球浮起的高度、翻板翻開角度的大小、葉輪轉動的快慢程度可宏觀的觀察到管路中流體流量的大小。廣泛地應用于石油、化工、電力、冶金、醫藥等領域。
|
產品分類： |
|
結構形式
|
設計溫度(℃)
|
公稱壓力(MPa)
|
公稱直徑(DN)
|
接液材質代號 |
連接法蘭標準
|
|
LZF型浮球式流量指示視鏡 |
0~60
|
0.25~0.6
|
15~150
|
Ⅰ碳鋼 |
HG/T20592-2009 RF或管螺紋（外）
|
|
LZP型平衡翻板式流量指示視鏡 |
-20~200
|
||||
|
LZX型小葉輪式流量指示視鏡
|
|||||
|
LZD型大葉輪式流量指示視鏡
|
備注：1、法蘭連接型均按HG/T20592-2009標準制造，螺紋連接型為直管內螺紋，如有特殊要求請注明。
2、以上各型號儀表均可按用戶要求的溫度、壓力和材質特殊制做。
|

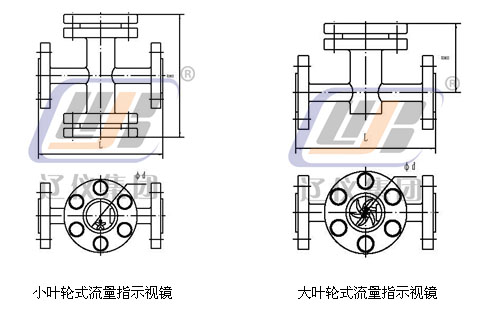

結構形式： |
|

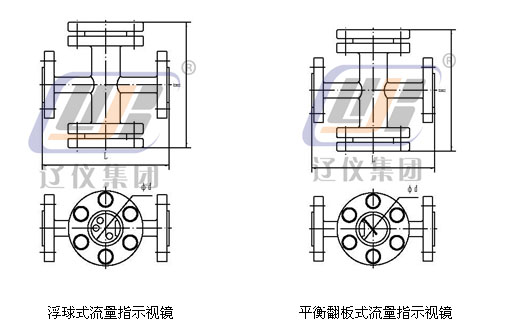

結構形式： |
