UGX系列帶沖洗型石英玻璃管液位計

概 述：

　　U G X 系列帶沖洗型石英玻璃管液位計可直接測量各種容器內介質的液位，特別適用于測量不透明、有色、臟污、易掛壁、需經常沖洗場合介質的液位。它可實現單色、汽紅液綠雙色和綠、紅、藍三色顯示。并可實現全程無盲區顯示， 該系列儀表具有顯示清晰、密封性能好、使用壽命長、安裝維護方便等優點， 并可方便地實現在線沖洗， 廣泛應用于石油、化工、電力、冶金、天然氣、軍工和食品等多個工業領域。

結構原理：

　　U G X 系列粘稠掛壁型石英玻璃管液位計是在U G K J 寬液室型夾套式液位計的基礎上增加在線沖洗裝置制成。液位計法蘭與容器上的法蘭連接構成連通器，利用連通器原理， 透過石英管可以直接觀測各種容器內介質的液位。在氣相， 自然光直接透過石英管從可視窗射出， 在液相， 自然光直接透過石英管照射到不透明的有色介質上被吸收而呈現出介質的本色，這樣氣、液的分界面就清晰可辨了。

適用范圍：

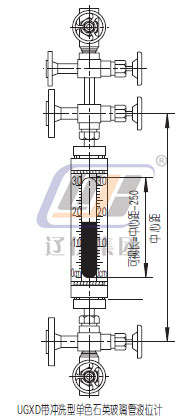

◆UGXD帶沖洗型單色石英玻璃管液位計適用于測量介質為不透明、有色、較臟污需經常沖洗場合的液位
◆UGXS帶沖洗型雙色石英玻璃管液位計適用于測量介質為無色透明或顏色較淺且臟污需經常沖洗場合的液位
◆UGXJ帶沖洗型三色石英玻璃管液位計適用于測量介質為兩種無色透明或顏色較淺且較臟污需經常沖洗場合的界位

主要技術參數 ：

◆中心距： 普通型≤2500mm（可根據用戶需要特殊制作）
　　超長型≤12000mm
◆中心距可調范圍：≤±15mm
◆公稱壓力： ≤PN6.3MPa
◆工作溫度： ≤450℃
◆可視長度： 普通型= 中心距-250mm（可根據用戶需要特殊制作）
　　　　無盲區型=中心距
◆自動封閉壓力： ≥0.3MPa
◆沖洗、排污接口：NPT1/2″內螺紋（可根據用戶需要特殊制作）
◆電光源電壓：AC36V或AC220V
◆電伴熱電壓：AC220V
◆伴熱蒸汽壓力：≤1.0MPa
◆伴熱夾套接頭： G1/2″外螺紋（也可根據用戶要求制作）
◆接液材質：碳鋼、不銹鋼（可根據用戶需要特殊制作）
◆過程連接：法蘭連接：HG/T20592-2009DN20（可根據用戶需要特殊制作）
◆螺紋連接：G3/4″外螺紋（可根據用戶需要特殊制作）
